Tolerancje i pasowania w druku 3D — jak trafić w wymiar

Standardowa tolerancja wymiarowa w druku FDM to ±0,2–0,5 mm w osiach X/Y i ±0,1–0,3 mm w osi Z — i właśnie dlatego model, który w CAD-zie ma idealnie 10,00 mm, po wydruku bywa 9,7 mm albo 10,3 mm. Różnica wydaje się mała, ale w pasowaniu wciskowym czy w otworze pod łożysko potrafi zdecydować, czy część w ogóle się złoży. Stabilna średnica filamentu, na przykład Porima PLA z tolerancją ±0,03 mm, to jeden z warunków, żeby te liczby w ogóle miały sens.

Ten poradnik pokazuje, skąd biorą się odchyłki wymiarowe, jak zaprojektować pasowanie luźne, suwakowe i wciskowe, oraz jak skompensować typowe błędy bezpośrednio w slicerze — bez zgadywania i bez serii próbnych wydruków.

Ustawienia startowe pasowań — tabela

Pełną tabelę temperatur druku dla poszczególnych materiałów znajdziesz na stronie z ustawieniami temperatur — dokładność wymiarowa i stabilna temperatura idą w parze.

Dlaczego wymiary „uciekają" w druku 3D

W druku FDM model cyfrowy nie trafia na stół w wersji 1:1. Zanim dysza wyciśnie pierwszą warstwę, oprogramowanie tnie bryłę na przekroje, a każdy z nich jest odwzorowywany z dokładnością ograniczoną przez średnicę dyszy, szerokość linii i sposób, w jaki maszyna radzi sobie z naprężeniami mechanicznymi. Do tego dochodzi skurcz materiału podczas stygnięcia — gorący plastik zajmuje więcej miejsca niż zimny, więc gotowy model zawsze jest odrobinę mniejszy niż plik STL.

Największy wpływ na wynik ma kalibracja konkretnej drukarki: przepływ materiału, e-steps ekstrudera i geometria osi X/Y. Jeśli te parametry nie są ustawione poprawnie, żadna tabela z tego artykułu nie pomoże — najpierw warto przejść przez kalibrację przepływu krok po kroku, bo błąd flow rzędu 5% przekłada się wprost na grubość ścianek i średnicę otworów.

Drugi czynnik to sam materiał. PLA kurczy się najmniej i najbardziej przewidywalnie, dlatego jest dobrym punktem startowym do nauki pasowań. PETG i ABS wymagają już osobnych wartości kompensacji, bo ich skurcz i zachowanie podczas chłodzenia różnią się wyraźnie.

Skąd biorą się błędy wymiarowe w druku FDM

Skurcz materiału podczas stygnięcia

Kiedy stopiony filament opuszcza dyszę, ma temperaturę 200–260 °C, w zależności od materiału. W trakcie stygnięcia do temperatury pokojowej łańcuchy polimeru się kurczą, a model traci od 0,2 do 2% swojej objętości — dokładna wartość zależy od materiału (patrz tabela wyżej). Skurcz jest największy w płaszczyźnie XY na dużych, płaskich powierzchniach i w narożnikach, dlatego długie, proste krawędzie „uciekają" bardziej niż małe detale.

Niedoszacowanie otworów przez drukarkę

Drukarki FDM systematycznie drukują otwory mniejsze niż zaprojektowane, a zewnętrzne krawędzie odrobinę większe. Powód jest mechaniczny: dysza ma skończoną szerokość, a przy okrągłym otworze materiał „wchodzi" do środka bardziej niż przy prostej ścianie. W praktyce otwór projektowany jako 10,0 mm potrafi wyjść jako 9,7 mm. Dlatego prawie każdy slicer ma osobny parametr kompensacji otworów, o którym więcej w kolejnej sekcji.

Jak zaprojektować pasowanie krok po kroku

Pasowanie luźne i suwakowe

Jeśli dwie części mają się swobodnie poruszać względem siebie — na przykład wysuwana szuflada albo element, który chcesz łatwo wyjmować — dodaj od 0,3 do 0,5 mm luzu na stronę. Dla pasowania suwakowego, w którym element ma się obracać bez oporu, ale bez nadmiernego luzu, wystarczy 0,2 do 0,3 mm. Te wartości sprawdzają się przy typowych wymiarach do około 50 mm; przy większych częściach warto dodać jeszcze 0,05–0,1 mm na każde kolejne 50 mm, bo błąd kumuluje się wraz z rozmiarem.

Pasowanie standardowe

To najczęściej używane pasowanie w praktyce — części dają się złożyć ręką, ale trzymają się same, bez kleju czy śrub. Sprawdza się przy różnicy 0,1 do 0,2 mm między otworem a czopem. Jeśli po wydruku okaże się, że elementy wchodzą zbyt luźno, zmniejsz tę wartość o 0,05 mm i wydrukuj próbkę testową zamiast całego modelu — oszczędzasz materiał i czas.

Pasowanie wciskowe

Pasowanie wciskowe wymaga ujemnego luzu, czyli otwór musi być mniejszy niż czop. Lekki wcisk, który da się złożyć palcami, to -0,1 do -0,2 mm. Mocny wcisk, wymagający młotka gumowego lub imadła, to już -0,2 do -0,4 mm — i tu warto pamiętać, że zbyt duży wcisk może rozłupać cienkościenną część, zwłaszcza wydrukowaną z ABS albo PETG. Dla elementów, które mają utrzymać metalowy czop lub łożysko, sprawdza się dolna granica tego zakresu.

Kompensacja wymiarów w slicerze

Zamiast za każdym razem ręcznie przeliczać wymiary w CAD-zie, większość slicerów (PrusaSlicer, Cura, OrcaSlicer) ma osobne pole „Horizontal expansion" albo „XY Size Compensation". Wpisanie tam wartości -0,1 do -0,2 mm powiększa wszystkie otwory i pomniejsza wszystkie zewnętrzne krawędzie o ustaloną wartość, bez konieczności edycji samego modelu.

Warto jednak pamiętać, że to ustawienie działa globalnie na cały model, więc jeśli w jednym pliku masz zarówno otwory pod pasowanie wciskowe, jak i luźne, lepiej skompensować konkretne otwory bezpośrednio w CAD-zie, a globalną kompensację w slicerze zostawić blisko zera. Dodatkowym parametrem, który warto sprawdzić, jest „Elephant foot compensation" — koryguje on rozlanie pierwszej warstwy, które również wpływa na dokładność dolnej krawędzi modelu.

Test kalibracyjny — jak sprawdzić dokładność własnej drukarki

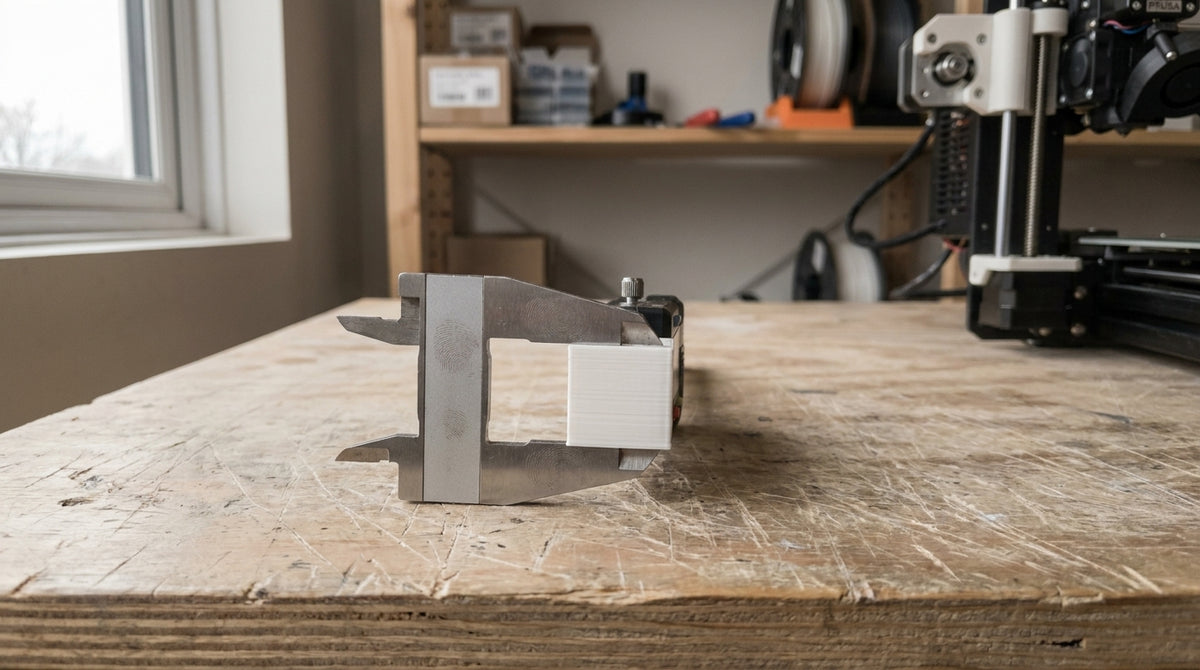

Zanim zaczniesz projektować pasowania na poważnie, wydrukuj prosty model kalibracyjny: sześcian 20×20×20 mm i płytkę z serią otworów o średnicach od 4 do 12 mm co 1 mm. Zmierz gotowy wydruk suwmiarką cyfrową i zapisz różnicę między wymiarem projektowym a rzeczywistym osobno dla X, Y i każdego otworu.

Ten jednorazowy test daje ci własne wartości kompensacji dla konkretnej drukarki, dyszy i materiału — znacznie dokładniejsze niż uśrednione liczby z tabeli. Warto powtórzyć go po każdej większej zmianie: nowej dyszy, innym materiale albo po ponownej kalibracji e-steps.

Który filament wybrać, gdy liczy się dokładność

Do pierwszych testów pasowań najlepiej sprawdza się PLA — ma najmniejszy i najbardziej przewidywalny skurcz spośród popularnych materiałów, więc łatwiej dojść do stabilnych wartości kompensacji. Porima PLA drukuje się w wąskim oknie temperatur, co dodatkowo ogranicza wahania wymiarów między kolejnymi wydrukami.

Jeśli część ma pracować w wyższej temperaturze albo pod obciążeniem, sensowniejszy wybór to PETG lub materiał techniczny — kosztem odrobinę większego skurczu, który trzeba uwzględnić w kompensacji. Do precyzyjnych elementów mechanicznych, na przykład tulei czy prowadnic, dobrze sprawdza się też filament techniczny o podwyższonej sztywności i mniejszej podatności na pełzanie pod stałym obciążeniem.

Ustawienia dla popularnych konfiguracji

Najczęstsze błędy

Projektowanie pasowania bez luzu. Otwór o dokładnie takim samym wymiarze jak czop w praktyce prawie nigdy się nie złoży — zawsze zaplanuj minimum 0,1 mm różnicy.

Kopiowanie cudzych wartości kompensacji 1:1. Wartości z tego artykułu to punkt startowy, nie gotowa recepta — każda drukarka i dysza mają inny błąd systematyczny.

Ignorowanie kierunku druku. Otwór drukowany poziomo wychodzi inaczej niż ten sam otwór drukowany pionowo, bo w grę wchodzi też efekt „elephant foot" na dolnej krawędzi.

Zbyt duży wcisk w cienkiej ściance. Pasowanie wciskowe -0,3 mm w ściance o grubości jednej linii kończy się pęknięciem, a nie trwałym połączeniem.

Brak testu kalibracyjnego przed dużym modelem. Wydrukowanie całej obudowy bez wcześniejszego sprawdzenia pasowania na małej próbce to najczęstsza przyczyna zmarnowanego materiału.

Zmiana materiału bez ponownej kalibracji. Przejście z PLA na PETG bez aktualizacji kompensacji otworów prawie zawsze kończy się zbyt ciasnym pasowaniem, bo PETG kurczy się mocniej.

Mierzenie na gorąco. Model zmierzony tuż po zdjęciu ze stołu wciąż się kurczy — poczekaj, aż ostygnie do temperatury pokojowej, zanim zapiszesz wynik pomiaru.

Najczęstsze pytania

Jaka jest standardowa tolerancja druku 3D FDM?

Na dobrze skalibrowanej drukarce mieści się to w granicach ±0,1–0,2 mm w osiach X/Y i ±0,1–0,3 mm w osi Z. Na drukarce bez kalibracji i bez zamkniętej obudowy odchyłka może sięgać nawet ±0,5 mm.

Ile luzu zostawić na pasowanie wciskowe?

Lekki wcisk, który da się złożyć palcami, to zwykle -0,1 do -0,2 mm różnicy między otworem a czopem. Mocniejszy wcisk, wymagający narzędzia, to -0,2 do -0,4 mm.

Dlaczego otwory w druku 3D wychodzą za małe?

To efekt geometrii dyszy i sposobu, w jaki materiał układa się na łukach — okrągłe kontury systematycznie „zjadają" trochę średnicy. Typowe niedoszacowanie to 0,2–0,3 mm, dlatego prawie każdy slicer ma osobny parametr kompensacji otworów.

Czy tolerancja zależy od materiału (PLA, PETG, ABS)?

Tak, i to wyraźnie. PLA kurczy się najmniej (0,2–0,3%), PETG umiarkowanie (0,5–0,8%), a ABS najbardziej, nawet do 2%, co oznacza, że ta sama kompensacja nie zadziała identycznie dla wszystkich trzech materiałów.

Jak sprawdzić dokładność własnej drukarki?

Wydrukuj sześcian kalibracyjny i płytkę z otworami o różnych średnicach, zmierz je suwmiarką i porównaj z wymiarem projektowym. Różnica, którą zmierzysz, to twoja realna wartość kompensacji na przyszłość.

Podsumowanie

Tolerancje w druku 3D nie są magią — to kombinacja skurczu materiału, geometrii dyszy i kalibracji konkretnej drukarki, którą da się zmierzyć i powtórzyć. Zacznij od wartości z tabeli w tym artykule, wydrukuj mały test kalibracyjny i skoryguj kompensację otworów w slicerze do własnych wyników.
