Kiedy wydruk wygląda na niedokończony — cienkie, dziurawe ścianki, ledwo widoczne warstwy, górna powierzchnia usiana dziurkami — winowajcą w większości przypadków jest niedomiar materiału, a pierwsze dwie rzeczy do sprawdzenia to przepływ (flow rate) w okolicach 95–105% i temperatura dyszy podniesiona o 5–10 °C względem domyślnych ustawień producenta filamentu. Zanim jednak zaczniesz kręcić suwakami w slicerze, sprawdź, czy problem nie leży gdzie indziej — bo częściowo zapchana dysza daje dokładnie te same objawy, a poprawianie ustawień oprogramowania niczego wtedy nie naprawi.
Ten poradnik prowadzi cię przez pełną diagnostykę niedomiaru materiału krok po kroku: od szybkiego testu, który w kilka minut pokazuje, czy problem jest mechaniczny czy programowy, przez najczęstsze przyczyny — zatkaną dyszę, luźny docisk ekstrudera, mokry filament, złą kalibrację e-stepów — aż po konkretne wartości startowe dla różnych konfiguracji drukarki. Znajdziesz tu tabelę ustawień, którą możesz od razu przepisać do swojego slicera, oraz listę błędów, które najczęściej wydłużają diagnozowanie zamiast je skracać.
Ustawienia startowe do diagnostyki niedomiaru — tabela
Zanim zaczniesz zmieniać cokolwiek na stałe, przejdź przez poniższą tabelę. To zestaw wartości startowych, które sprawdzają się w większości domowych drukarek FDM — potraktuj je jako punkt wyjścia do dalszej kalibracji, nie jako gotową receptę.
| Parametr | Wartość | Komentarz |
|---|---|---|
| Przepływ (flow rate) | 95–105% | punkt startowy, koryguj po teście ścianki jednowarstwowej |
| Temperatura dyszy — PLA | 205–215 °C | podnieś o 5–10 °C, jeśli warstwy są przezroczyste i słabo trzymają się razem |
| Temperatura dyszy — PETG | 235–245 °C | ten sam mechanizm co przy PLA, ale wyższy zakres bazowy |
| Szerokość linii (line width) | min. 85% średnicy dyszy | mniejsza wartość celowo ogranicza przepływ — to nie usterka |
| Docisk ekstrudera (idler tension) | średni, bez luzu | sprawdź ręcznie — filament nie powinien dać się przesunąć bez oporu |
| Test e-stepów | komenda G1 E100 | porównaj zadane 100 mm z realnie podanym odcinkiem filamentu |
| Prędkość druku przy cienkich ściankach | obniż o 20–30% | zmniejsza wymagany przepływ objętościowy w wąskich miejscach |
| Przechowywanie filamentu | suchy pojemnik, żel silikonowy | mokry filament obniża efektywną wydajność o 10–30% |
| Limit przepływu objętościowego (dysza 0,4 mm) | ok. 12 mm³/s | powyżej tej wartości standardowy hotend zwykle nie nadąża |
| Test ścianki kalibracyjnej | 1 obwód, 0% wypełnienia | podstawa testu kalibracji flow opisanego niżej |
Pełne wartości temperatur dla poszczególnych materiałów znajdziesz w tabeli temperatur druku — to dobry punkt odniesienia, zanim zaczniesz podnosić temperaturę na ślepo.
Dlaczego drukarka nie podaje wystarczająco materiału
Niedomiar materiału to zawsze różnica między tym, ile filamentu slicer każe podać, a tym, ile fizycznie trafia na stół. Ekstruder wykonuje określoną liczbę obrotów silnika krokowego, ale każdy z nich może przełożyć się na mniej materiału niż zakładano — bo ząbki koła zębatego się prześlizgują, bo dysza jest częściowo zablokowana, albo bo filament w hotendzie nie zdążył się w pełni stopić, zanim dotarł do wylotu.
Dlatego samo „podkręcenie” przepływu w slicerze rzadko rozwiązuje problem trwale. Jeśli przyczyna jest mechaniczna — zużyta dysza, luźny docisk, wilgotny filament — podniesienie flow rate tylko maskuje objaw, a przy większej prędkości druku problem i tak wróci. Prawdziwa kalibracja przepływu, opisana w naszym poradniku o kalibracji flow krok po kroku, ma sens dopiero wtedy, gdy mechanika drukarki działa poprawnie.
Z drugiej strony sama mechanika też nie wystarczy, jeśli temperatura jest za niska — zbyt zimny filament jest zbyt gęsty, żeby wypłynąć z dyszy z zakładaną prędkością, więc nawet sprawny ekstruder nie nadąży dostarczyć tyle materiału, ile wymaga model przy danej prędkości druku. Dlatego diagnostykę warto zawsze prowadzić w konkretnej kolejności, którą opisujemy w dalszej części poradnika.
Objawy niedomiaru materiału — jak go rozpoznać
Niedomiar rzadko występuje w izolacji — zwykle widać kilka objawów naraz, i to właśnie ich kombinacja pomaga odróżnić go od innych problemów, takich jak ghosting czy warping.
- Cienkie, „koronkowe” ścianki z widocznymi prześwitami między liniami druku.
- Górna powierzchnia z drobnymi dziurami mimo poprawnego wypełnienia (pillowing).
- Warstwy słabo się ze sobą łączą i model pęka przy niewielkim nacisku.
- Dźwięk „klikania” lub „strzelania” dobiegający z ekstrudera podczas druku.
- Nierówna grubość ścianek — miejscami normalna, miejscami zauważalnie cieńsza.
Jeśli rozpoznajesz co najmniej dwa z tych objawów jednocześnie, możesz przejść od razu do sekcji z przyczynami mechanicznymi — to tam najczęściej leży źródło problemu.
Przyczyny mechaniczne niedomiaru materiału
Przyczyny mechaniczne to zwykle pierwsze, co warto sprawdzić, bo żadna kalibracja w slicerze ich nie naprawi. Poniżej dwie najczęstsze.
Zapchana lub częściowo zapchana dysza
Częściowy zator w dyszy nie blokuje przepływu całkowicie — dlatego bywa mylący. Objawia się głównie przy wyższych prędkościach druku: przy wolnym ruchu głowicy dysza jeszcze nadąża, ale przy przyspieszeniu przepływ nagle spada. Mosiężna dysza przy druku PLA zużywa się zauważalnie po około 500 godzinach pracy, natomiast materiały ścierne — z domieszką włókna węglowego czy drewna — potrafią uszkodzić standardową dyszę w ciągu kilkudziesięciu godzin. Jeśli drukujesz dużo materiałów technicznych, warto rozważyć dyszę hartowaną.
Zużyta dysza i luźny docisk ekstrudera
Zużyta dysza traci precyzyjny kształt wylotu, co zmienia realny przekrój, przez który przepływa stopiony filament — efekt jest podobny do częściowego zatoru, tylko trwały. Osobny problem to docisk ekstrudera: zbyt luźny idler pozwala filamentowi na poziomy luz, przez co koło zębate zamiast pchać materiał, ślizga się po jego powierzchni. Sprawdzisz to, oglądając odcinek filamentu wychodzący z ekstrudera — jeśli jest spłaszczony, przeżuty albo ma widoczne wyżłobienia w jednym miejscu, docisk jest problemem. Warto też sprawdzić, czy zębatka koła nie jest zapchana pyłem z filamentu, bo to obniża jej przyczepność tak samo jak luźny docisk.
Przyczyny materiałowe niedomiaru
Czasem winny nie jest ani ekstruder, ani ustawienia — tylko sam filament, jego przechowywanie albo jakość produkcji.
Wilgotny filament
Filament higroskopijny (PETG, nylon, TPU, ale też PLA w mniejszym stopniu) wchłania wilgoć z powietrza podczas przechowywania bez szczelnego pojemnika. W hotendzie ta wilgoć zamienia się w parę, która pęka na wyjściu z dyszy — proces znany jako trzaskanie czy syczenie filamentu. Efektywna wydajność podania materiału spada wtedy nawet o 10–30%, mimo że sama drukarka pracuje bez zarzutu. Pełną listę objawów i sposobów suszenia znajdziesz w naszym poradniku o zawilgoconym filamencie.
Drugi czynnik materiałowy to tolerancja średnicy — nawet niewielkie odchylenia od nominalnej średnicy filamentu wzdłuż szpuli zmieniają rzeczywistą objętość materiału podawanego przy tej samej liczbie obrotów ekstrudera. Filamenty produkowane z niską tolerancją średnicy dają bardziej przewidywalny, powtarzalny przepływ niż tańsze odpowiedniki o dużym rozrzucie.
Ustawienia oprogramowania i kalibracja
Kalibrację warto wykonywać dopiero po wykluczeniu przyczyn mechanicznych i materiałowych opisanych wyżej — inaczej ryzykujesz, że „naprawisz” ustawieniami problem, który wróci przy zmianie filamentu lub prędkości.
Kalibracja przepływu (flow rate)

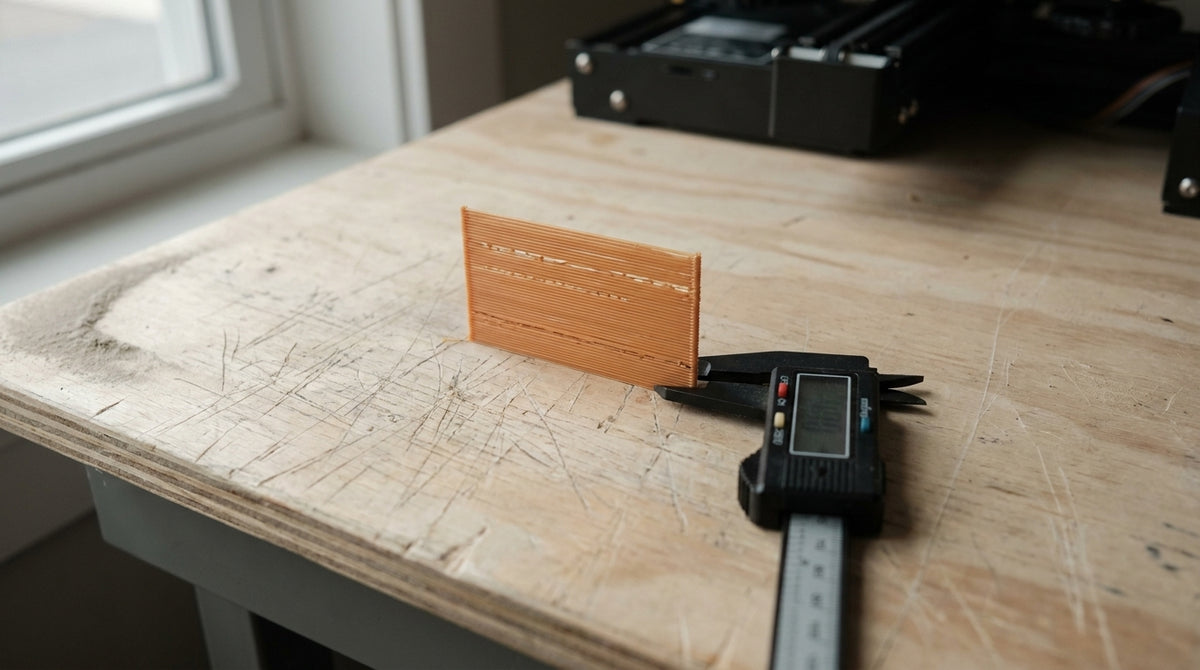

Najprostszy test to wydruk ścianki testowej: jeden obwód (perimeter), 0% wypełnienia, flow rate ustawiony na 100%. Po wydruku zmierz suwmiarką grubość ścianki w kilku miejscach, z dala od narożników, i porównaj średnią z zadaną szerokością linii. Nowy flow rate obliczysz ze wzoru: (oczekiwana grubość ścianki ÷ zmierzona średnia grubość) × obecny flow rate. Większość drukarek pracuje dobrze w przedziale 90–105%, więc jeśli wynik wychodzi poza ten zakres, prawdopodobnie problem leży gdzie indziej niż w samym przepływie.
Kalibracja e-stepów ekstrudera
E-steps to liczba kroków silnika krokowego potrzebna do podania 1 mm filamentu — jeśli ta wartość jest źle skalibrowana, żadna zmiana flow rate nie da stabilnego rezultatu, bo błąd narasta proporcjonalnie do długości wydruku. Test polega na zaznaczeniu 100 mm filamentu nad ekstruderem, wysłaniu komendy podającej dokładnie 100 mm, a następnie zmierzeniu, ile faktycznie zostało podane. Pełną procedurę krok po kroku, razem z wzorem na nową wartość e-steps, opisujemy w poradniku o kalibracji e-stepów ekstrudera.
Jeśli po skalibrowaniu flow i e-stepów niedomiar nadal występuje tylko przy wyższych prędkościach, wróć do temperatury — zbyt niska temperatura dyszy przy wysokim przepływie objętościowym to jedna z najczęściej pomijanych przyczyn, bo objawia się dopiero powyżej pewnej prędkości druku, a przy wolnych wydrukach testowych wygląda poprawnie.
Jak krok po kroku zdiagnozować niedomiar materiału
- Sprawdź wizualnie odcinek filamentu wychodzący z ekstrudera — spłaszczenia i wyżłobienia wskazują na problem z dociskiem.
- Wykonaj test e-stepów (komenda 100 mm) — jeśli wynik odbiega o więcej niż 2–3%, popraw kalibrację przed dalszymi krokami.
- Wydrukuj ściankę testową przy 100% flow i zmierz jej grubość suwmiarką.
- Jeśli ścianka jest zgodna z oczekiwaną grubością, ale wydruki docelowe nadal mają niedomiar — podejrzewaj częściowy zator dyszy widoczny tylko przy wyższej prędkości.
- Sprawdź, czy filament był przechowywany w suchym pojemniku — jeśli nie, wysusz go przed dalszymi testami.
- Podnieś temperaturę dyszy o 5 °C i powtórz wydruk testowy — jeśli to pomaga, temperatura była głównym ograniczeniem.
- Dopiero na końcu koryguj flow rate w slicerze — to ostatni, a nie pierwszy krok diagnostyki.
Ustawienia dla popularnych konfiguracji
Sposób, w jaki drukarka podaje filament, zależy też od jej konstrukcji. Poniżej typowe punkty startowe dla najpopularniejszych układów.
| Konfiguracja | Typowe ustawienie | Uwaga |
|---|---|---|
| Bowden | retrakcja 4–6 mm, prędkość umiarkowana | długa droga filamentu zwiększa ryzyko niedomiaru przy dużej prędkości |
| Direct drive | retrakcja 0,5–2 mm | krótka droga filamentu, mniej podatny na niedomiar wywołany retrakcją |
| CoreXY z zamkniętą kabiną | sprawdź temperaturę wewnątrz obudowy | wysoka temperatura komory może osłabić chłodzenie hotendu i sprzyjać heat creep |
| System wielomateriałowy (AMS/CFS) | flow rate ustawiany osobno dla każdego slotu | różne filamenty w systemie mają różną gęstość i mogą wymagać osobnej kalibracji |
Najczęstsze błędy
Zmiana flow rate jako pierwszy krok. Podniesienie przepływu bez sprawdzenia mechaniki maskuje objaw zamiast usuwać przyczynę — problem wraca przy innym filamencie lub prędkości.
Ignorowanie dźwięku klikania ekstrudera. To najwcześniejszy sygnał ślizgania się koła zębatego — im dłużej jest ignorowany, tym bardziej filament ulega przeżuciu i sytuacja się pogarsza.
Testowanie na modelu docelowym zamiast na prostej ściance. Skomplikowany model wprowadza zbyt wiele zmiennych naraz — retrakcje, zmiany prędkości, mosty — przez co trudno wyizolować przyczynę.
Pomijanie kalibracji e-stepów. Bez poprawnych e-stepów każda dalsza kalibracja flow jest tylko łataniem symptomu, a nie źródła problemu.
Przechowywanie filamentu poza suchym pojemnikiem między sesjami druku. Nawet kilka dni na otwartym powietrzu w wilgotnym pomieszczeniu potrafi zauważalnie obniżyć efektywny przepływ.
Zbyt duży skok temperatury naraz. Podniesienie temperatury od razu o 15–20 °C utrudnia ocenę, który parametr faktycznie rozwiązał problem — lepiej zmieniać po 5 °C i testować.
Mierzenie grubości ścianki w narożnikach. Narożniki są grubsze niż proste odcinki ścianki z powodu nakładania się ruchów głowicy, więc pomiar w tym miejscu zawyża wynik kalibracji flow.
Najczęstsze pytania
Czy niedomiar materiału zawsze oznacza problem z ekstruderem?
Nie. Równie często wynika z częściowo zapchanej dyszy, wilgotnego filamentu albo zbyt niskiej temperatury druku — sam ekstruder bywa sprawny, a problem leży w drodze filamentu za nim.
Jak szybko rozpoznać, czy to niedomiar, czy inny problem?
Charakterystyczne są cienkie, prześwitujące ścianki i dziury w górnej warstwie mimo poprawnego wypełnienia — jeśli widzisz oba te objawy naraz, niedomiar jest najbardziej prawdopodobną przyczyną.
Czy podniesienie flow rate powyżej 110% jest bezpieczne?
Zwykle nie rozwiązuje problemu i prowadzi do nadmiaru materiału (over-extrusion) w innych miejscach modelu — jeśli test ścianki wskazuje wartość powyżej 105–110%, szukaj przyczyny mechanicznej zamiast dalej podnosić flow.
Czy każdy filament wymaga osobnej kalibracji flow?
W praktyce różne materiały i różne kolory tej samej marki mogą się nieznacznie różnić gęstością, więc warto zachować wynik kalibracji per materiał, a nie stosować jedną wartość uniwersalnie do wszystkiego.
Ile trwa pełna diagnostyka niedomiaru materiału?
Test e-stepów i ścianki kalibracyjnej razem zajmują zwykle 30–45 minut, wliczając czas druku próbek — to niewiele w porównaniu z godzinami stratnego druku modeli, które i tak trzeba będzie powtórzyć.
Podsumowanie
Niedomiar materiału niemal zawsze da się rozłożyć na jedną z trzech grup przyczyn: mechaniczną (dysza, docisk), materiałową (wilgoć, tolerancja średnicy) i programową (flow rate, e-steps, temperatura) — a diagnostyka ma sens tylko wtedy, gdy sprawdzasz je w tej kolejności, zamiast zaczynać od ustawień w slicerze.
Jeśli podejrzewasz, że przyczyną są powtarzające się problemy z konkretnym filamentem — duży rozrzut średnicy, niestabilna gęstość między szpulami — warto sprawdzić np. Porima PLA, gdzie tolerancja średnicy wynosi ±0,03 mm, lub przejrzeć całą naszą ofertę PLA — powtarzalna średnica ułatwia utrzymanie stabilnego flow rate między szpulami.
