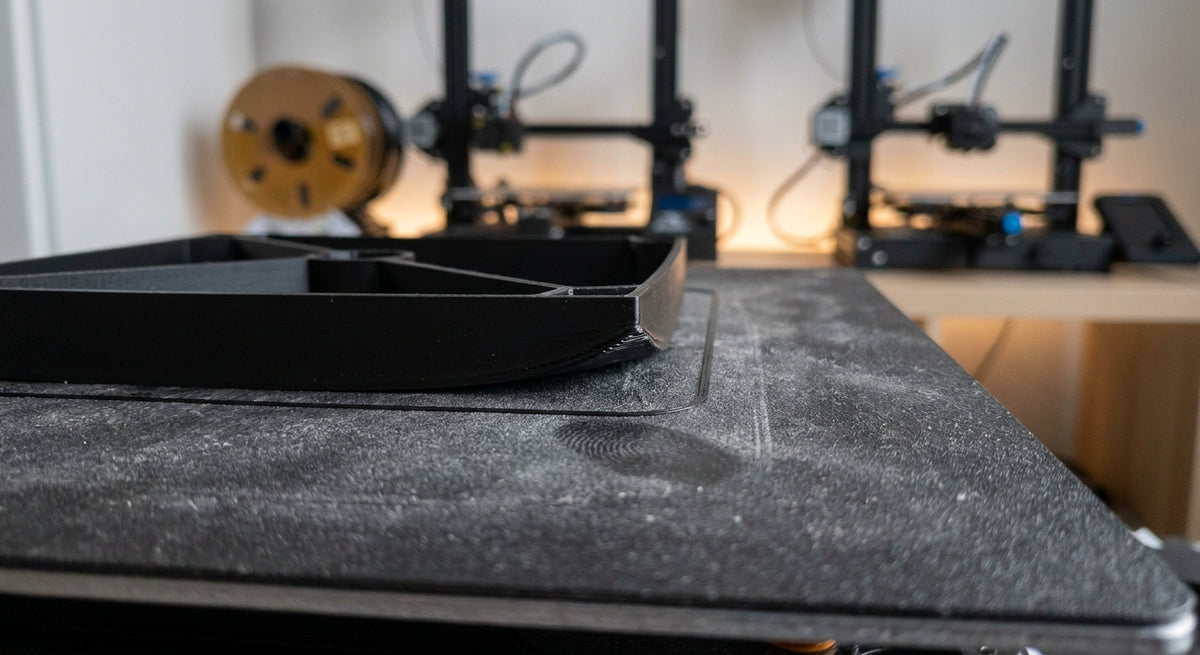

Wydruk idzie idealnie przez pierwsze dwadzieścia minut. Potem zerkasz na stół i widzisz, że jeden róg podniósł się o milimetr — a razem z nim wygięła się cała ściana modelu. To warping: najczęstszy i najbardziej frustrujący problem w druku FDM.
Dobra wiadomość jest taka, że warping ma jedną fizyczną przyczynę i kilka bardzo konkretnych rozwiązań. Poniżej wyjaśniamy, skąd się bierze, które materiały są na niego najwrażliwsze i co zrobić — od najprostszej rzeczy do najbardziej zaawansowanej.
Czym jest warping i skąd się bierze
Plastik rozszerza się pod wpływem ciepła i kurczy, kiedy stygnie. W druku FDM materiał nakładany jest warstwa po warstwie, więc dolne warstwy stygną wtedy, gdy górne są jeszcze gorące. Każda warstwa chce się skurczyć trochę bardziej niż ta pod nią, a to napięcie musi gdzieś ujść.
Ujdzie w najsłabszym punkcie, a tym jest zawsze krawędź pierwszej warstwy. Dlatego rogi odklejają się pierwsze i dlatego duże, płaskie modele są znacznie trudniejsze niż małe i wysokie.
Wynika z tego prosta zasada: albo walczysz z samym skurczem, dbając o równą temperaturę wokół wydruku, albo z siłą odrywania, poprawiając przyczepność do stołu. Dobre ustawienia robią jedno i drugie naraz.
Które filamenty odkształcają się najbardziej
| Materiał | Skłonność do warpingu | Co to znaczy w praktyce |
|---|---|---|
| PLA, Hyper PLA, Silk PLA | niska | zwykle wystarczy czysty stół i 50–60 °C |
| PLA/CF | niska | włókno węglowe wyraźnie ogranicza skurcz |
| PETG, Eco PETG | średnia | trzyma się mocno, ale lubi cieplejszy stół |
| HT PETG | średnia | wyższe temperatury, warto osłonić drukarkę |
| HIPS | średnia | zachowuje się podobnie do lekkiego ABS-u |
| ABS, ABS/CF | wysoka | bez obudowy duże modele prawie zawsze się odkleją |
| ASA | wysoka | jak ABS, tylko odporniejsza na UV i pogodę |
| PC/ABS | wysoka | wymaga gorącego stołu i zamkniętej komory |
| PA (nylon) | bardzo wysoka | dodatkowo chłonie wilgoć z powietrza |
| TPU 98A, Easy Flex | bardzo niska | elastyczny materiał sam rozładowuje napięcie |
Jeśli dopiero zaczynasz i chcesz uniknąć problemu, zostań przy PLA. Jeśli potrzebujesz wytrzymałości, PETG to rozsądny kompromis między odpornością a łatwością druku.
Dziesięć sposobów na warping
1. Podnieś temperaturę stołu
Najprostszy i najskuteczniejszy krok. Ciepły stół utrzymuje dolne warstwy w stanie plastycznym, więc nie kurczą się gwałtownie. Podnoś po 5 °C i obserwuj efekt — zbyt wysoka temperatura powoduje z kolei rozlanie się pierwszych warstw.
2. Umyj stół alkoholem izopropylowym
Tłuszcz z palców to najczęstsza niewidoczna przyczyna słabej adhezji. Przetrzyj płytę IPA przed każdym większym wydrukiem i nie dotykaj powierzchni tam, gdzie stanie model.
3. Zwolnij i dociśnij pierwszą warstwę
Pierwsza warstwa powinna być drukowana o połowę wolniej niż reszta i lekko dociśnięta do stołu — spłaszczona linia ma większą powierzchnię kontaktu. Wysokość pierwszej warstwy 0,2–0,25 mm przy dyszy 0,4 mm to bezpieczny punkt startu.
4. Wyłącz wentylator na pierwszych warstwach
Chłodzenie jest wrogiem adhezji. Przy PLA wyłącz wentylator na pierwsze dwie–trzy warstwy, przy ABS, ASA i PA trzymaj go wyłączonego lub na kilku procentach przez cały wydruk.
5. Dodaj brim 5–10 mm
Brim to obwódka drukowana wokół modelu w pierwszej warstwie. Zwiększa powierzchnię przyklejenia dokładnie tam, gdzie napięcie jest największe, a po wydruku odchodzi paznokciem. Przy materiałach technicznych brim jest tańszy niż powtarzanie wydruku.
6. Osłoń wydruk od przeciągów
Otwarte okno albo klimatyzacja potrafią zepsuć wydruk z ABS-u w kilkanaście minut. Zamknięta obudowa stabilizuje temperaturę wokół modelu i przy ABS, ASA, PC/ABS oraz PA jest praktycznie warunkiem powodzenia. Prowizoryczna osłona z kartonu też działa.
7. Sprawdź poziomowanie i Z-offset
Jeśli dysza jest choćby o 0,05 mm za wysoko, pierwsza warstwa tylko dotyka stołu, zamiast się w niego wtopić. Wykonaj poziomowanie od nowa i wydrukuj test pierwszej warstwy — linie powinny się stykać bokami, bez szczelin.
8. Zaokrąglij rogi albo dodaj „mysie uszy”
Ostry róg 90° koncentruje całe napięcie w jednym punkcie. Zaokrąglenie promieniem 2–3 mm w modelu rozprasza tę siłę. Jeśli nie możesz zmienić geometrii, dodaj „mysie uszy” — małe płaskie krążki w narożnikach, usuwane po wydruku.
9. Wysusz filament
Wilgotny materiał paruje w dyszy, warstwy łączą się słabiej i cały wydruk jest bardziej podatny na odkształcenia. PA, PETG i TPU chłoną wodę najszybciej. Więcej w naszym poradniku o przechowywaniu i suszeniu filamentu.
10. Sięgnij po środki zwiększające adhezję
Klej w sztyfcie (PVA), roztwór PVA z wodą albo lakier do włosów tworzą warstwę pośredniczącą, która trzyma mocniej niż samo szkło. Teksturowana płyta PEI radzi sobie z większością materiałów bez żadnych dodatków. Do ABS-u sprawdza się też sok ABS — resztki filamentu rozpuszczone w acetonie.
Temperatury na start
Poniżej punkty wyjścia, nie ustawienia ostateczne — każda drukarka i każdy kolor zachowują się trochę inaczej.
| Materiał | Dysza °C | Stół °C |
|---|---|---|
| PLA | 200–230 | 50–60 |
| Hyper PLA | 220–250 | 50–60 |
| Silk PLA | 230–260 | 50–60 |
| PLA/CF | 220–250 | 50–70 |
| PETG, Eco PETG | 240–260 | 70–80 |
| HT PETG | 270–300 | 100–120 |
| HIPS | 230–270 | 80–110 |
| ABS, ABS/CF | 250–280 | 90–110 |
| ASA | 250–280 | 90–110 |
| PC/ABS | 260–290 | 100–120 |
| PA | 260–290 | 90–120 |
| TPU 98A | 230–260 | 40–60 |
Źródło: temperatury dyszy pochodzą wprost z oficjalnej karty technicznej FDM producenta Porima. Temperatury stołu zawęziliśmy do wartości praktycznych przy warpingu — każda mieści się w oknie podanym przez producenta. Porównaj z tabelą temperatur oraz opisem konkretnego produktu.
Projektuj tak, żeby warping nie miał szans
Część problemu rozwiązuje się w programie CAD, jeszcze przed drukiem. Duża płaska podstawa to najgorszy możliwy przypadek — jeśli możesz, podziel model na mniejsze części albo obróć go tak, żeby stykał się ze stołem mniejszą powierzchnią. Grube, jednolite bryły kurczą się mocniej niż elementy z wypełnieniem 15–25 %, a nagłe zmiany grubości ścian tworzą punkty, w których napięcie się kumuluje. Fazy i zaokrąglenia przy podstawie nie są tylko estetyką: rozkładają siłę odrywania na dłuższym odcinku.
Przy materiałach technicznych warto też pamiętać o skurczu wymiarowym. ABS i ASA kurczą się po wystygnięciu na tyle, że przy elementach pasowanych trzeba to uwzględnić w wymiarach — ASA i ABS wymagają tu więcej cierpliwości niż PLA, ale dają za to odporność temperaturową, której PLA nigdy nie osiągnie.
Najczęstsze pytania
Czy brim wystarczy, żeby wydrukować ABS bez obudowy?
Przy małych modelach zwykle tak. Przy elementach powyżej kilku centymetrów podstawy brim tylko opóźnia problem — potrzebna jest stabilna temperatura wokół wydruku, czyli obudowa albo choćby osłona ograniczająca przeciągi.
Raft czy brim?
Brim w większości przypadków. Raft zużywa więcej materiału i psuje jakość spodu modelu; ma sens głównie na trudnych powierzchniach stołu albo przy elementach o bardzo małej powierzchni styku.
PLA też się odkleja — co robię źle?
Najczęściej to brudny stół albo za wysoki Z-offset, a nie sam materiał. Umyj płytę alkoholem izopropylowym, wykonaj poziomowanie od nowa i ustaw stół na 55–60 °C.
Czy wyższa temperatura dyszy pomaga na warping?
Pośrednio. Gorętszy materiał lepiej łączy się z warstwą pod sobą, ale samego skurczu nie zmniejsza — a przy przegrzaniu dochodzą stringing i pogorszona jakość detali. Najpierw popraw stół, chłodzenie i adhezję.
Dlaczego duże modele odklejają się częściej niż małe?
Skurcz jest proporcjonalny do długości. Na dwudziestocentymetrowej ścianie skumulowane napięcie jest wielokrotnie większe niż na dwucentymetrowej, a punkt podparcia — krawędź pierwszej warstwy — pozostaje ten sam.
Jeśli wybierasz materiał do konkretnego zadania, zajrzyj też do porównania PLA i PETG oraz do poradnika o temperaturze druku PLA.
