Rozwarstwienie znika w większości przypadków, gdy podniesiesz temperaturę dyszy o 10–15 °C względem dolnej granicy zalecanego zakresu i jednocześnie zmniejszysz prędkość wentylatora chłodzącego o połowę — sprawdź swoje aktualne ustawienia w tabeli temperatur druku i porównaj je z tym, co pokazujemy niżej. To najczęstsza przyczyna: warstwy nie zdążają się ze sobą „sczepić" zanim ostygną, więc pęka połączenie między nimi, a nie sam materiał.

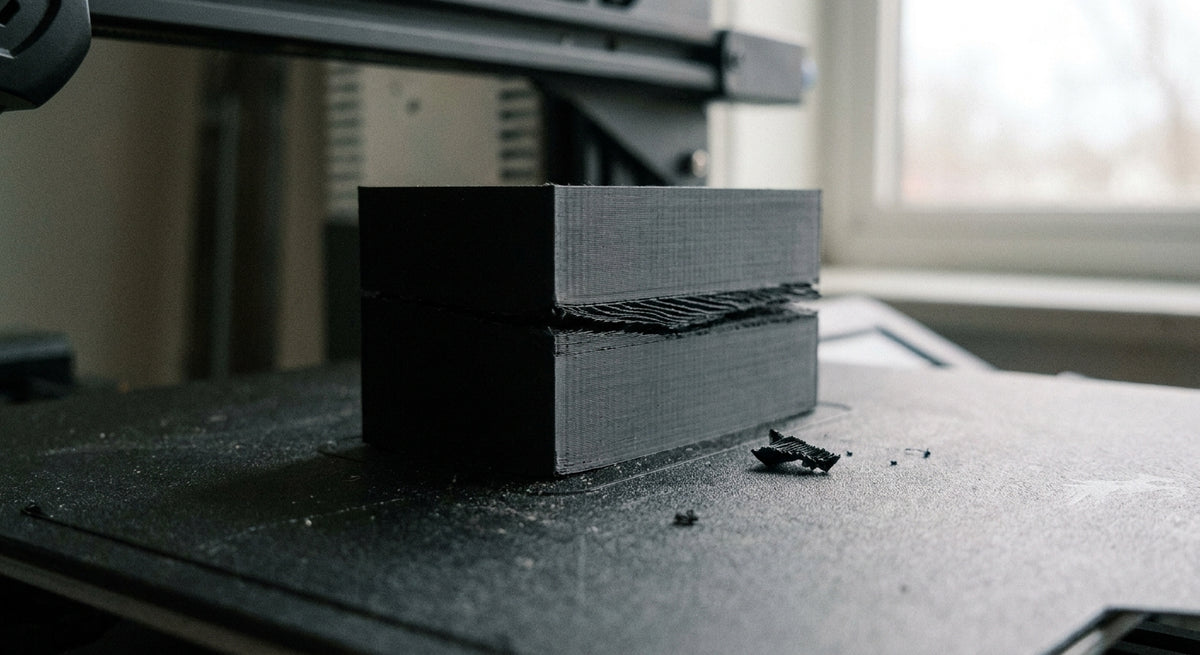

Ty widzisz to najczęściej jako pionowe pęknięcie na boku wydruku albo warstwy, które dosłownie odklejają się od siebie jak kartki papieru. Czasem pojawia się dopiero po kilku dniach, czasem pęka od razu podczas ściągania modelu ze stołu. W tym artykule pokazujemy, skąd bierze się rozwarstwienie, jak je szybko zdiagnozować i jakie ustawienia naprawiają problem — z konkretnymi wartościami dla PLA, PETG, ABS i ASA.
Ustawienia startowe przy rozwarstwieniu — tabela
| Parametr | Wartość | Komentarz |
|---|---|---|
| Temperatura dyszy (PLA) | 210–230 °C | Zacznij od górnej granicy zakresu, nie dolnej |
| Temperatura dyszy (PETG) | 245–260 °C | Zbyt niska temperatura to najczęstsza przyczyna u PETG |
| Temperatura dyszy (ABS) | 250–270 °C | Wymaga też stabilnej temperatury otoczenia |
| Temperatura dyszy (ASA) | 250–270 °C | Podobnie jak ABS — unikaj przeciągów |
| Chłodzenie (PLA) | 80–100% | Zmniejsz do 50–60% tylko przy widocznym rozwarstwieniu |
| Chłodzenie (PETG/ABS/ASA) | 0–30% | Wysoki fan hamuje sczepianie warstw |
| Prędkość druku (kontur) | –5 do –10 mm/s | Zwłaszcza na ściankach zewnętrznych i overhangach |
| Wysokość warstwy | ≤ 80% średnicy dyszy | Dla dyszy 0,4 mm maksymalnie 0,32 mm |
| Temperatura otoczenia | brak przeciągów | Krytyczne przy ABS i ASA, mniej istotne przy PLA |
| Wilgotność filamentu | suchy, przechowywany w boxie | Wilgoć osłabia sczepianie warstw niezależnie od temperatury |
Pełne zakresy temperatur dla każdego materiału Porima znajdziesz w tabeli temperatur druku — to punkt odniesienia, zanim zaczniesz zmieniać cokolwiek innego.
Dlaczego druk się rozwarstwia?
Każda kolejna warstwa musi się dosłownie „przytopić" do poprzedniej, żeby powstało jedno spójne połączenie. Dzieje się to tylko wtedy, gdy materiał w momencie nakładania jest wystarczająco gorący, by lekko podtopić już wydrukowaną warstwę pod spodem. Jeśli temperatura jest za niska albo warstwa poniżej zdążyła już zbyt mocno ostygnąć, powstaje słabe, mechaniczne połączenie zamiast prawdziwego zespolenia materiału.
To dlatego rozwarstwienie i warping mają wspólny mianownik: w obu przypadkach chodzi o zbyt szybkie i nierównomierne studzenie materiału. Różnica jest taka, że warping ciągnie za rogi w płaszczyźnie stołu, a rozwarstwienie rozrywa model w pionie, między warstwami. Jeśli w Twoim wydruku występują oba objawy naraz, to niemal zawsze sygnał, że drukarka chłodzi za mocno albo za szybko względem temperatury, w jakiej pracujesz.
Drugim, równie częstym powodem jest sam materiał — zawilgocony filament, niedomiar wytłaczania (under-extrusion) albo zbyt duża prędkość na zewnętrznych ściankach. Zanim zaczniesz zmieniać temperaturę, warto sprawdzić, czy przyczyna nie leży gdzie indziej — poniżej pokazujemy, jak to rozróżnić.
Temperatura druku a rozwarstwienie
Temperatura dyszy to pierwsza rzecz, którą warto sprawdzić — i zwykle rozwiązuje problem sama, bez zmiany żadnego innego ustawienia. Zasada jest prosta: jeśli Twój wydruk się rozwarstwia, a nie masz przy tym stringingu ani przypaleń materiału, podnoś temperaturę w krokach po 5 °C, aż warstwy zaczną się trzymać.
PLA: kiedy podnieść temperaturę
PLA rozwarstwia się rzadziej niż inne materiały, ale gdy już się to zdarza, winowajcą jest zwykle zbyt niska temperatura w połączeniu ze zbyt mocnym chłodzeniem — częsta kombinacja u początkujących, którzy ustawiają 100% wentylatora „dla pewności". Jeśli drukujesz w dolnym zakresie 200–210 °C i widzisz pęknięcia między warstwami, podnieś temperaturę do 220–225 °C, zanim zaczniesz zmieniać cokolwiek innego.
PETG i ABS: różne przyczyny, ta sama diagnoza
PETG rozwarstwia się niemal zawsze z tego samego powodu: temperatura ustawiona za nisko, żeby uniknąć stringingu. To błędny kompromis — lepiej zaakceptować odrobinę nitkowania i utrzymać temperaturę w górnej połowie zakresu 245–260 °C, niż mieć model, który pęka pod obciążeniem. ABS z kolei rozwarstwia się głównie przez przeciągi i nierówną temperaturę otoczenia, a nie samą temperaturę dyszy — dlatego obudowa działa tu skuteczniej niż samo podniesienie temperatury.
Chłodzenie i prędkość druku
Za mocne chłodzenie
Wentylator chłodzący jest najczęściej pomijanym podejrzanym. Jego zadaniem jest szybko zestalić świeżo wydrukowaną warstwę, żeby model zachował kształt na overhangach i mostach — ale ta sama funkcja, ustawiona zbyt agresywnie, nie pozwala kolejnej warstwie się z nią zespolić. Przy materiałach innych niż PLA (PETG, ABS, ASA, nylon) dobra zasada to: wentylator włączony tylko tam, gdzie naprawdę potrzebny (mosty, ostre overhangi), a nie przez cały czas druku.
Prędkość druku i overhangi
Wyższa prędkość oznacza krótszy czas kontaktu między gorącą strugą materiału a warstwą pod spodem — mniej czasu, żeby zdążyły się ze sobą „przytopić". Jeśli rozwarstwienie pojawia się tylko na ściankach zewnętrznych albo w miejscach z overhangiem, obniż prędkość konturu (perimeter speed) o 5–10 mm/s, zostawiając wypełnienie bez zmian — to zwykle wystarcza i nie wydłuża znacząco czasu druku.
Wilgoć filamentu i jakość materiału
Zawilgocony filament to jedna z niewidocznych przyczyn rozwarstwienia — nie zawsze usłyszysz trzaski czy syczenie charakterystyczne dla PETG lub nylonu, ale wilgoć obecna w materiale paruje w dyszy i osłabia spójność stopionego tworzywa na granicy warstw. Jeśli rozwarstwienie pojawiło się nagle, mimo że wcześniej te same ustawienia działały dobrze, sprawdź najpierw filament, zanim zmienisz cokolwiek w slicerze. Więcej o objawach i suszeniu znajdziesz w poradniku o przechowywaniu i suszeniu filamentu.
Drugi, rzadziej wspominany czynnik to sama jakość filamentu — niestabilna średnica powoduje wahania w ilości podawanego materiału, a to z kolei przekłada się na niedomiar wytłaczania w niektórych miejscach modelu i słabsze połączenie warstw właśnie tam. Jeśli rozwarstwienie występuje punktowo, a nie na całej wysokości modelu, warto sprawdzić tolerancję średnicy używanego filamentu.
Jeśli zależy Ci na przewidywalnej wilgotności prosto z pudełka i stabilnej średnicy bez niespodzianek, sprawdź Porima PLA — to naturalny punkt startowy, jeśli dopiero eliminujesz zmienne i chcesz mieć pewność, że problem nie leży w samym materiale.
Ustawienia mechaniczne i adhezja pierwszej warstwy
Rozwarstwienie bywa mylone z problemem pierwszej warstwy, ale to dwa różne zjawiska — pierwsza warstwa dotyczy przyczepności do stołu, a rozwarstwienie dotyczy połączenia między kolejnymi warstwami wyżej. Mimo to mają wspólne źródło: jeśli baza modelu jest niestabilna albo lekko odkleja się od stołu, drukarka zaczyna wprowadzać drobne wibracje, które osłabiają każde kolejne połączenie warstw nad nią.
Warto też sprawdzić flow (przepływ materiału) — niedomiar nawet o 3–5% wystarczy, żeby osłabić spójność między warstwami, choć na oko wydruk wygląda normalnie. Jeśli masz kalibrację flow z tyłu głowy jako „zbędny krok", to właśnie ten typ problemu jest powodem, dla którego warto ją zrobić raz porządnie.
Ostatni element to samo domykanie ekstrudera — poluzowany docisk (idler tension) sprawia, że koło zębate przy pewnym oporze zaczyna przeskakiwać po filamencie, co objawia się nieregularnym niedomiarem materiału i, w konsekwencji, osłabionym sczepieniem warstw w losowych miejscach modelu.
Ustawienia dla popularnych konfiguracji
Konstrukcja Twojej drukarki wpływa na to, jak szybko i jak precyzyjnie możesz reagować na rozwarstwienie. Poniższa tabela pokazuje, na co zwrócić uwagę w zależności od układu ekstrudera i obudowy.
| Konfiguracja | Na co zwrócić uwagę |
|---|---|
| Bowden | Retrakcja i luz w rurce mogą maskować niedomiar — sprawdź flow, zanim zmienisz temperaturę |
| Direct drive | Łatwiej podnieść temperaturę bez ryzyka heat creep — dobry pierwszy krok w diagnozie |
| CoreXY w zamkniętej obudowie | Pilnuj, by temperatura komory nie rosła niekontrolowanie przy ABS/ASA — może zapchać dyszę |
| AMS / CFS (multi-materiał) | Zmiana koloru lub materiału w trakcie druku to częsta, pomijana przyczyna lokalnego rozwarstwienia |
Najczęstsze błędy
Obniżanie temperatury zamiast jej podnoszenia. Intuicja podpowiada, że skoro coś „się rozpada", trzeba chłodzić bardziej — to dokładnie odwrotność tego, co pomaga przy klasycznym rozwarstwieniu.
Zmiana kilku ustawień naraz. Jeśli podniesiesz temperaturę, zmniejszysz chłodzenie i obniżysz prędkość jednocześnie, nie dowiesz się, co faktycznie rozwiązało problem — zmieniaj po jednej zmiennej.
Ignorowanie wilgoci filamentu. Suszenie filamentu bywa traktowane jako „ostatnia deska ratunku", a powinno być jednym z pierwszych kroków diagnozy, zwłaszcza przy PETG i nylonie.
Zbyt niska temperatura PETG w obawie przed stringingiem. To najczęstszy błąd przy tym materiale — stringing da się doszlifować w postprodukcji, pęknięta warstwa nie.
Brak testu wieży temperaturowej. Zamiast zgadywać, wydrukuj temperature tower — dwudziestominutowy test pokazuje dokładnie, przy której temperaturze warstwy zaczynają się trzymać.
Drukowanie od razu dużego modelu po zmianie ustawień. Test na małym obiekcie zajmuje kilkanaście minut i oszczędza godziny druku, jeśli ustawienia jeszcze nie są dobre.
Pomijanie kalibracji flow. Niedomiar materiału naśladuje objawy rozwarstwienia, ale żadna zmiana temperatury tego nie naprawi — trzeba skalibrować przepływ.
Najczęstsze pytania
Czy rozwarstwiony wydruk da się naprawić bez drukowania od nowa?
Częściowo tak — cienkie pęknięcia można skleić klejem cyjanoakrylowym (typu super glue) wciśniętym w szczelinę, co przywraca część wytrzymałości mechanicznej. Nie jest to jednak trwałe rozwiązanie dla elementów obciążonych — w takim przypadku lepiej wydrukować model ponownie z poprawionymi ustawieniami.
Jaka temperatura dyszy zapobiega rozwarstwieniu?
Nie ma jednej uniwersalnej wartości — zależy od materiału. Ogólna zasada to górna połowa zalecanego zakresu producenta, a nie dolna: dla PLA to zwykle 220–230 °C, dla PETG 245–260 °C, a dla ABS i ASA 250–270 °C.
Czy lakier do włosów lub klej w sztyfcie pomaga na rozwarstwienie?
Nie — te produkty poprawiają przyczepność pierwszej warstwy do stołu, a rozwarstwienie dotyczy połączenia między warstwami wyżej. To dwa różne problemy i różne rozwiązania.
Czy zamknięta obudowa (enclosure) jest konieczna przy ABS i ASA?
Nie jest absolutnie konieczna, ale znacząco ułatwia utrzymanie stabilnej temperatury otoczenia, co jest głównym czynnikiem chroniącym te materiały przed rozwarstwieniem. Bez obudowy najważniejsze jest unikanie przeciągów i otwartych okien w pobliżu drukarki.
Jak sprawdzić, czy filament jest zawilgocony?
Charakterystyczne objawy to trzaski lub delikatne syczenie podczas druku, matowa zamiast błyszczącej powierzchnia wydruku oraz drobne pęcherzyki na wytłaczanym materiale. Najpewniejszym testem jest wysuszenie próbki filamentu i porównanie jakości wydruku przed i po.
Podsumowanie
Rozwarstwienie niemal zawsze sprowadza się do jednej z trzech przyczyn: za niskiej temperatury dyszy, za mocnego chłodzenia albo zawilgoconego filamentu. Zacznij od temperatury — to zmiana, która najczęściej rozwiązuje problem samodzielnie, bez ingerencji w mechanikę drukarki.
Jeśli mimo poprawnych ustawień temperatury i chłodzenia rozwarstwienie wraca, zwłaszcza przy materiałach technicznych, sprawdź całą ofertę w kolekcji filamentów technicznych — stabilna tolerancja średnicy i przewidywalne parametry ograniczają liczbę zmiennych, które mogą powodować problem.
Pełny poradnik
Rozwarstwienie wydruku (delaminacja) — 6 przyczyn pękania wzdłuż warstw — pełna lista przyczyn wraz z danymi o spajaniu warstw dla materiałów Porima.
