Elephant foot to rozlanie pierwszej warstwy o 0,1–0,3 mm szerzej niż reszta modelu — powstaje, gdy gorący, miękki jeszcze plastik jest dociskany ciężarem kolejnych warstw albo zbyt niskim ustawieniem pierwszej warstwy. W tym poradniku pokazujemy, jak dokładnie zmierzyć ten błąd, jak go skalibrować w slicerze i jakie wartości Z-offsetu oraz temperatury stołu faktycznie działają w praktyce.
Problem dotyczy niemal każdej drukarki FDM prędzej czy później — nowej, starej, z Bowdenem czy direct drive. Dobra wiadomość jest taka, że elephant foot da się skorygować w kilku miejscach jednocześnie: w mechanice (poziomowanie, Z-offset), w ustawieniach termicznych (temperatura stołu i chłodzenie) oraz w samym slicerze (kompensacja pierwszej warstwy). Poniżej krok po kroku.
Ustawienia startowe eliminujące elephant foot — tabela
| Parametr | Wartość | Komentarz |
|---|---|---|
| Elephant Foot Compensation | 0,1–0,2 mm | Zacznij od 0,1 mm, zwiększaj tylko gdy problem się utrzymuje |
| Z-offset | -0,05 do -0,10 mm względem zera | Kartka papieru powinna stawiać lekki, wyczuwalny opór |
| Wysokość pierwszej warstwy | 0,2–0,25 mm | Wyższa niż standardowa warstwa 0,2 mm ułatwia korektę |
| Temperatura stołu — PLA | 55–60 °C | Górna granica tego zakresu sprzyja rozlewaniu się plastiku |
| Temperatura stołu — PETG | 70–75 °C | Powyżej 80 °C ryzyko elephant foot wyraźnie rośnie |
| Temperatura stołu — ABS/ASA | 95–100 °C | Wymaga obudowy, nie podnoś bez potrzeby ponad 100 °C |
| Prędkość pierwszej warstwy | 15–25 mm/s | Wolniej oznacza równiejszy, mniej rozlany brzeg |
| Przepływ (flow) na pierwszej warstwie | 95–100 % | Powyżej 105 % problem się pogłębia, nie poprawia |
| Chłodzenie od 2. warstwy | 30–50 % | 0 % na warstwie 1, potem stopniowo w górę |
| Skirt / brim | 2–3 linie | Stabilizuje przepływ i temperaturę dyszy przed startem modelu |
Pełne wartości temperatur dla wszystkich materiałów, łącznie z zakresami dla dyszy, znajdziesz w naszej tabeli temperatur druku. To dobry punkt odniesienia, zanim zaczniesz zmieniać profil w slicerze.
Dlaczego dochodzi do efektu słoniej stopy?
Pierwsza warstwa leży bezpośrednio na zimnym (lub relatywnie chłodniejszym) stole, więc stygnie wolniej niż kolejne warstwy otoczone powietrzem. Przez pierwsze kilkanaście do kilkudziesięciu sekund pozostaje miękka i plastyczna — a w tym czasie dźwigar drukarki nakłada na nią kolejne warstwy, których ciężar dociska jeszcze niezastygły plastik na boki. Im gorętszy stół i im dłużej warstwa pozostaje ciepła, tym mocniej się rozlewa.
Drugi mechanizm to czysto mechaniczny docisk: jeśli dysza znajduje się zbyt blisko stołu (Z-offset zbyt niski), plastik nie ma gdzie „uciec" poza wypłaszczeniem na boki. To dokładnie ten sam mechanizm, który przy odwrotnym błędzie — dyszy zbyt daleko od stołu — odpowiada za problemy opisane w naszym poradniku o tolerancjach i pasowaniach w druku 3D. Elephant foot i zbyt luźna pierwsza warstwa to dwie strony tego samego kalibracyjnego medalu.
Trzeci czynnik to nadmiarowy przepływ materiału. Jeśli e-steps ekstrudera są źle skalibrowane albo flow w slicerze jest ustawiony powyżej 100 %, na pierwszą warstwę trafia więcej plastiku, niż powinno — a nadmiar musi się gdzieś podziać. W praktyce prawie zawsze rozlewa się on na zewnątrz konturu, dokładnie tworząc efekt słoniej stopy.
Jak rozpoznać i zmierzyć elephant foot
Test wzrokowy i suwmiarka

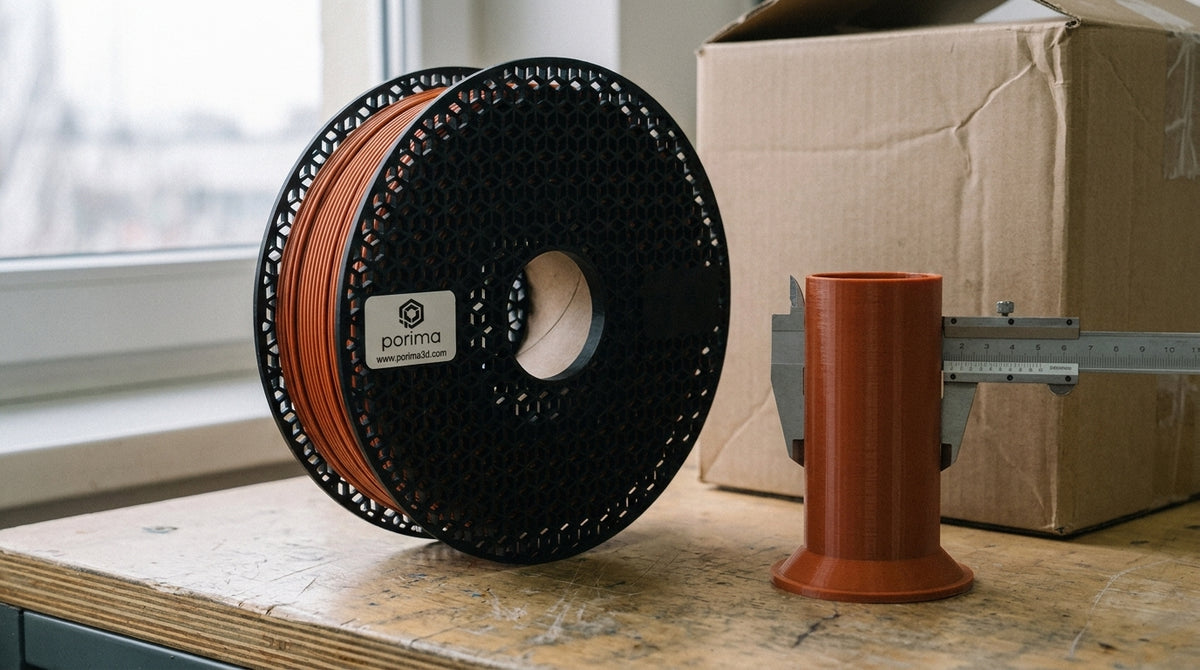

Najprostszy test to spojrzenie na wydruk z boku, na wysokości oczu, pod światło. Jeśli dolna krawędź modelu wyraźnie „wypływa" poza obrys górnych warstw, masz elephant foot. Do dokładnego pomiaru użyj suwmiarki: zmierz szerokość modelu na wysokości 1 mm od stołu, a następnie tę samą szerokość na wysokości 5–10 mm. Różnica między tymi dwoma pomiarami to właśnie wartość elephant foot, którą powinieneś wpisać (lub zbliżoną do niej) jako kompensację w slicerze.
Jaki wynik jest jeszcze akceptowalny
Różnica do 0,05 mm jest w praktyce niewidoczna gołym okiem i nie wpływa na pasowanie części. Wartości 0,1–0,2 mm są już zauważalne na modelach z ostrymi krawędziami i mogą przeszkadzać przy łączeniach na wcisk. Powyżej 0,3 mm to wyraźny błąd kalibracji, który warto skorygować przed kolejnym większym wydrukiem — zwłaszcza jeśli drukujesz części mechaniczne czy obudowy wymagające precyzyjnego pasowania.
Kompensacja Elephant Foot w slicerze
Większość nowoczesnych slicerów ma dedykowaną opcję, która automatycznie „podcina" obrys pierwszych kilku warstw do wewnątrz o zadaną wartość — dokładnie tyle, ile plastik i tak się rozleje. To najszybsza i najbardziej powtarzalna metoda korekty, bo działa niezależnie od tego, czy przyczyną jest temperatura, docisk czy przepływ.
PrusaSlicer i Bambu Studio
W PrusaSlicer opcja nazywa się „Elephant foot compensation" i znajduje się w zaawansowanych ustawieniach warstw i obwodni. W Bambu Studio odpowiednik to „Elephant foot compensation" w zakładce Quality. W obu programach zaczynaj od 0,1 mm i drukuj prosty walec testowy o średnicy 20 mm — po wydruku zmierz różnicę suwmiarką i dostosuj wartość w krokach po 0,02–0,05 mm.
Cura i OrcaSlicer
Cura ukrywa tę opcję pod nazwą „Elephant Foot Compensation" w ustawieniach eksperymentalnych (Experimental) — trzeba włączyć widok „Expert" lub wyszukać frazę bezpośrednio w polu wyszukiwania ustawień. OrcaSlicer, będący rozwinięciem Bambu Studio, ma identyczną nazwę i lokalizację jak w Bambu Studio. We wszystkich trzech programach wartość jest podawana w milimetrach i działa tylko na kilka pierwszych warstw — nie wpływa na resztę modelu.
Z-offset i wypoziomowanie stołu krok po kroku
Zanim zaczniesz bawić się kompensacją w slicerze, upewnij się, że Z-offset jest poprawny — to często pierwotna przyczyna problemu. Wykonaj test kartki papieru: umieść kartkę między dyszą a stołem w kilku punktach (środek i cztery rogi) i przesuwaj oś Z, aż poczujesz lekki, ale wyraźny opór podczas przesuwania kartki. Zbyt luźna kartka oznacza, że dysza jest za daleko — zbyt ciasna, że jest za blisko i będzie zbyt mocno spłaszczać pierwszą warstwę.
Jeśli po tym teście pierwsza warstwa nadal wygląda na zbyt mocno dociśniętą (błyszczącą, przezroczystą, z widocznymi śladami po dyszy), podnieś Z-offset o 0,02–0,05 mm i wydrukuj testowy kwadrat 20×20 mm. Powtarzaj korektę, aż pierwsza warstwa będzie miała matowy, lekko „przygnieciony" wygląd — bez prześwitów, ale też bez nadmiernego spłaszczenia na boki.
Pamiętaj, że elephant foot i złe poziomowanie stołu to często dwa nakładające się problemy naraz. Jeśli jeden róg modelu ma wyraźnie większy elephant foot niż pozostałe, to znak, że stół nie jest równo wypoziomowany — sama kompensacja w slicerze tego nie naprawi, konieczna jest ponowna kalibracja siatki (bed mesh) lub ręczne poziomowanie.
Temperatura stołu a rozlana pierwsza warstwa
Temperatura stołu ma bezpośredni wpływ na to, jak długo pierwsza warstwa pozostaje miękka. Zbyt gorący stół wydłuża ten czas i zwiększa ryzyko, że ciężar kolejnych warstw rozleje jeszcze plastyczny materiał na boki. Z drugiej strony zbyt niska temperatura pogarsza przyczepność i może prowadzić do odklejania się rogów — dokładnie odwrotny problem, opisany w naszym poradniku o warpingu.
Dla PLA sprawdza się zakres 55–60 °C — górna granica daje lepszą przyczepność, ale przy skłonności do elephant foot warto zejść do dolnej granicy. PETG, jako materiał bardziej „lepki" i wolniej krzepnący, jest szczególnie podatny na ten błąd przy temperaturach powyżej 80 °C — zakres 70–75 °C zwykle daje najlepszy kompromis między przyczepnością a czystym konturem. ABS i ASA drukowane w zamkniętej komorze przy 95–100 °C rzadziej cierpią na elephant foot, o ile chłodzenie pierwszych warstw jest odpowiednio ograniczone.
Chłodzenie i prędkość pierwszej warstwy
Chłodzenie działa na elephant foot niemal tak samo jak temperatura stołu — tyle że w drugą stronę. Włączenie wentylatora zbyt wcześnie, już na pierwszej warstwie, powoduje gwałtowne skurcze i problemy z przyczepnością. Ale zbyt późne włączenie chłodzenia (dopiero na trzeciej, czwartej warstwie) oznacza, że dolne warstwy dłużej pozostają miękkie i podatne na rozlewanie się pod ciężarem kolejnych.
Sprawdzonym kompromisem jest wyłączenie wentylatora całkowicie na warstwie pierwszej, a następnie włączenie go na 30–50 % już od drugiej warstwy — to znacznie krótszy czas „miękkości" niż przy klasycznym schemacie stopniowego narastania przez pięć warstw. Warto też obniżyć prędkość pierwszej warstwy do 15–25 mm/s: wolniejszy druk daje plastikowi więcej czasu na częściowe stężenie, zanim dysza przejedzie obok ponownie na sąsiedniej linii.
Ustawienia dla popularnych konfiguracji
| Konfiguracja | Elephant Foot Compensation | Z-offset | Komentarz |
|---|---|---|---|
| Bowden | 0,15–0,20 mm | -0,05 do -0,08 mm | Większy docisk przez dłuższy przewód, kompensacja zwykle wyższa |
| Direct drive | 0,10–0,15 mm | -0,05 mm | Precyzyjniejsza ekstruzja, mniejsza kompensacja zwykle wystarcza |
| CoreXY z zamkniętą obudową | 0,10 mm | -0,05 do -0,10 mm | Wyższa temperatura komory zmiękcza spód, pilnuj chłodzenia od 2. warstwy |
| AMS / CFS (multi-materiał) | 0,10–0,15 mm | -0,05 mm | Zmiana koloru na pierwszej warstwie wymaga dodatkowego purge, sprawdź obrys po zmianie |
Najczęstsze błędy
Zbyt wysoka wartość kompensacji ustawiona „na zapas". Kompensacja powyżej 0,3 mm zaczyna psuć drobne detale i otwory w pierwszych warstwach — ustawiaj tylko tyle, ile faktycznie pokazał pomiar suwmiarką.
Korekta samym Z-offsetem bez sprawdzenia poziomowania. Jeśli stół jest krzywy, jednolita wartość Z-offsetu naprawi problem tylko w jednym punkcie, a w pozostałych rogach elephant foot pozostanie lub się pogłębi.
Ignorowanie temperatury stołu przy zmianie materiału. Profil skopiowany z PLA na PETG bez obniżenia temperatury stołu niemal zawsze prowadzi do nasilonego rozlewania się pierwszej warstwy.
Zbyt agresywne chłodzenie od pierwszej warstwy. Włączenie wentylatora na 100 % od razu psuje przyczepność do stołu i może wywołać zupełnie inny problem — odklejanie się rogów zamiast elephant foot.
Brak testu po każdej zmianie. Zmiana kilku parametrów naraz (Z-offset, temperatura, kompensacja) utrudnia ustalenie, który z nich faktycznie rozwiązał problem — zmieniaj jedną zmienną na raz.
Pomijanie kalibracji e-steps. Nadmiarowy przepływ spowodowany źle skalibrowanym ekstruderem sprawia, że nawet idealny Z-offset nie usunie w pełni efektu słoniej stopy.
Mierzenie na modelu z zaokrąglonymi krawędziami. Do pomiaru elephant foot używaj prostego walca lub prostopadłościanu — zaokrąglone kształty utrudniają wiarygodny pomiar suwmiarką.
Najczęstsze pytania
Czy elephant foot wpływa na wytrzymałość wydruku?
Sam efekt nie osłabia struktury warstw, ale rozlana pierwsza warstwa może przeszkadzać w pasowaniu części na wcisk lub w montażu z innymi elementami — szczególnie przy tolerancjach poniżej 0,2 mm.
Czy elephant foot compensation w slicerze wystarczy bez zmiany Z-offsetu?
Zwykle nie — kompensacja maskuje efekt geometrycznie, ale jeśli przyczyną jest zbyt niski Z-offset lub za gorący stół, problem może się pogłębiać z czasem, np. przy zużywającej się sprężynie lub zmianie temperatury otoczenia.
Dlaczego elephant foot pojawia się tylko na jednym rogu modelu?
To niemal zawsze oznacza nierówne poziomowanie stołu — w tym rogu dysza znajduje się bliżej powierzchni niż w pozostałych punktach, więc lokalny docisk jest większy.
Czy elephant foot jest gorszy przy PETG niż przy PLA?
Tak, PETG krzepnie wolniej i jest bardziej podatny na rozlewanie się pod ciężarem kolejnych warstw, dlatego przy tym materiale warto trzymać się dolnej granicy zalecanej temperatury stołu.
Jak sprawdzić, czy problem to elephant foot, a nie warping?
Elephant foot to poszerzenie u samej podstawy modelu przy zachowanej przyczepności do stołu. Warping to odklejanie się i unoszenie rogów — objawy są niemal przeciwstawne, choć obydwa dotyczą pierwszej warstwy.
Podsumowanie
Elephant foot rzadko ma jedną przyczynę — zwykle to połączenie Z-offsetu, temperatury stołu i chłodzenia, które razem decydują o tym, jak długo pierwsza warstwa pozostaje miękka. Zacznij od pomiaru suwmiarką, popraw poziomowanie i Z-offset, a dopiero na końcu dostrajaj kompensację w slicerze — w tej kolejności korekta jest trwała, a nie tylko kosmetyczna.
Jeśli problem pojawia się głównie przy PETG, warto sprawdzić, czy używany filament ma stabilne parametry termiczne partii — np. Porima PETG ma powtarzalną temperaturę krzepnięcia między partiami, co ułatwia utrzymanie raz skalibrowanych ustawień. Pełen wybór materiałów do testów kalibracyjnych znajdziesz w kolekcji filamentów PETG.
